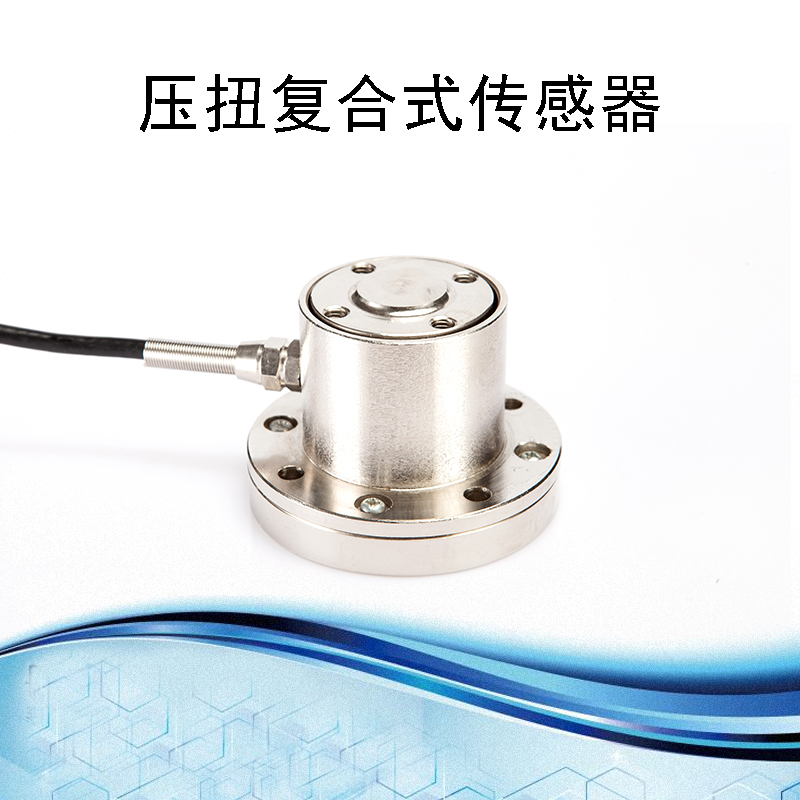

JDYN型 壓扭復合式傳感器
多維力傳感器指的是一種能夠同時測量?jī)蓚€(gè)方向以上力及力矩分量的力傳感器，
在笛卡爾坐標系中力和力矩可以各自分解為三個分量，因此，多維力最完整的形式是
六維力/力矩傳感器，即能夠同時測量三個力分量和三個力矩分量的傳感器。
該傳感器為“力/力矩”兩向力傳感器。
技術參數：
|
量程 |
Fz：10、20、50、100、200、500 kg Mz：5、10、20、50、100、200、500 Nm |
輸入阻抗 |
385 ± 35 Ω |
|
靈敏度 |
2．0 ± 0．1 mv/V |
輸出阻抗 |
350 ± 3 Ω |
|
綜合精度 |
3 %F·S |
絕緣阻抗 |
≥ 2000 MΩ |
|
蠕變 |
±0．1 %F·S/30min |
激勵電壓 |
5 ～ 12 VDC |
|
非線性 |
±0．1 %F·S |
工作溫度范圍 |
-20 ～ ﹢70℃ |
|
滯后誤差 |
±0．1 %F·S |
允許過負荷 |
120 %F·S |
|
重復性誤差 |
±0．1 %F·S |
密封等級 |
IP65 |
|
零點溫度系數 |
±0．02 %F·S/10℃ |
材質 |
合金鋼 |
|
交感誤差 |
± 3 %F·S |
線纜 |
φ6 x 2000 mm（6芯） |
