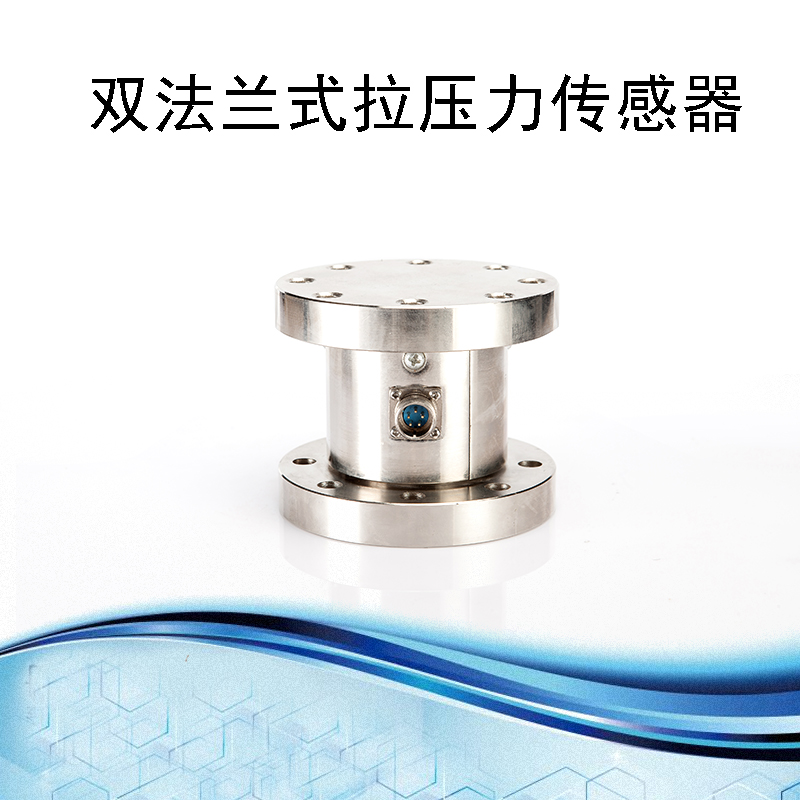

BCBE型 雙法蘭式拉壓力傳感器
特點及用途：
拉壓兩用、高精度、高可靠性。
適用大量程范圍的拉壓力測量。
技術參數：
|
量程 |
50t、100t、200t、300t、 500t、700t、1000t |
輸入阻抗 |
735 ± 35 Ω |
|
靈敏度 |
1.5 mv/V |
輸出阻抗 |
700 ± 3 Ω |
|
綜合精度 |
0．2 %F·S |
絕緣阻抗 |
≥ 2000 MΩ |
|
蠕變 |
±0．1 %F·S/30min |
激勵電壓 |
5 ～ 12 VDC |
|
非線性 |
±0．1 %F·S |
工作溫度范圍 |
-20 ～ ﹢70℃ |
|
滯后誤差 |
±0．1 %F·S |
允許過負荷 |
120 %F·S |
|
重復性誤差 |
±0．1 %F·S |
密封等級 |
IP66 |
|
零點溫度系數 |
±0．02 %F·S/10℃ |
材質 |
合金鋼 |
|
輸出溫度系數 |
±0．02 %F·S/10℃ |
線纜 |
φ5 × 6000 mm |

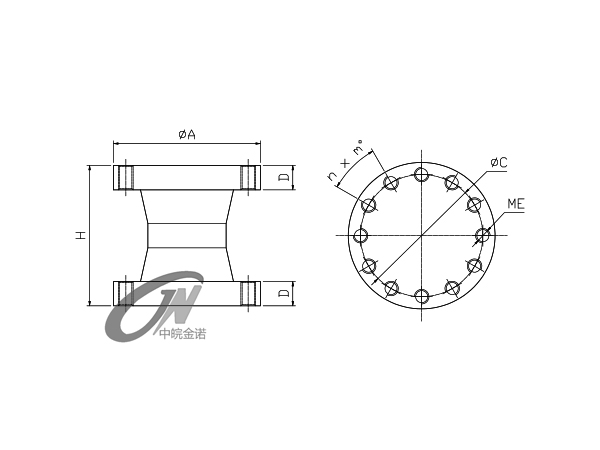

產品尺寸：
|
量程 |
φA |
φC |
H |
D |
n × m° |
ME |
|
50 t |
197 |
160 |
160 |
25 |
12x30° |
M20 |
|
100 t |
240 |
200 |
230 |
40 |
12x30° |
M24 |
|
200 t |
305 |
250 |
326 |
57 |
12x30° |
M30 |
|
300 t |
415 |
360 |
358 |
69 |
18x20° |
M30 |
|
500 t |
536 |
480 |
400 |
80 |
24x15° |
M30 |
|
700 t |
580 |
480 |
500 |
120 |
24x15° |
M36 |
|
1000 t |
根據客戶要求 |
|||||
